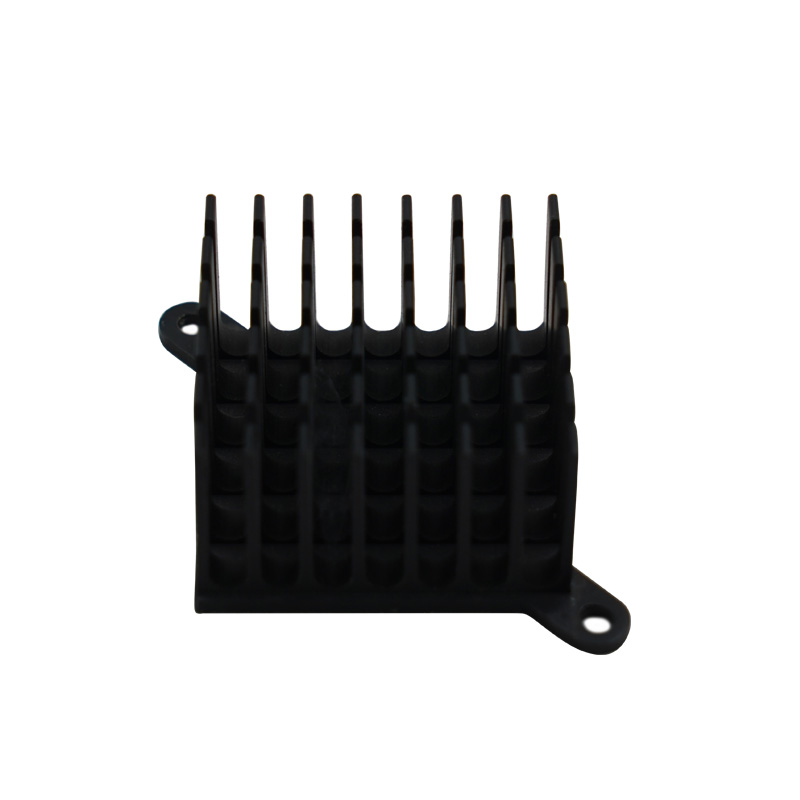

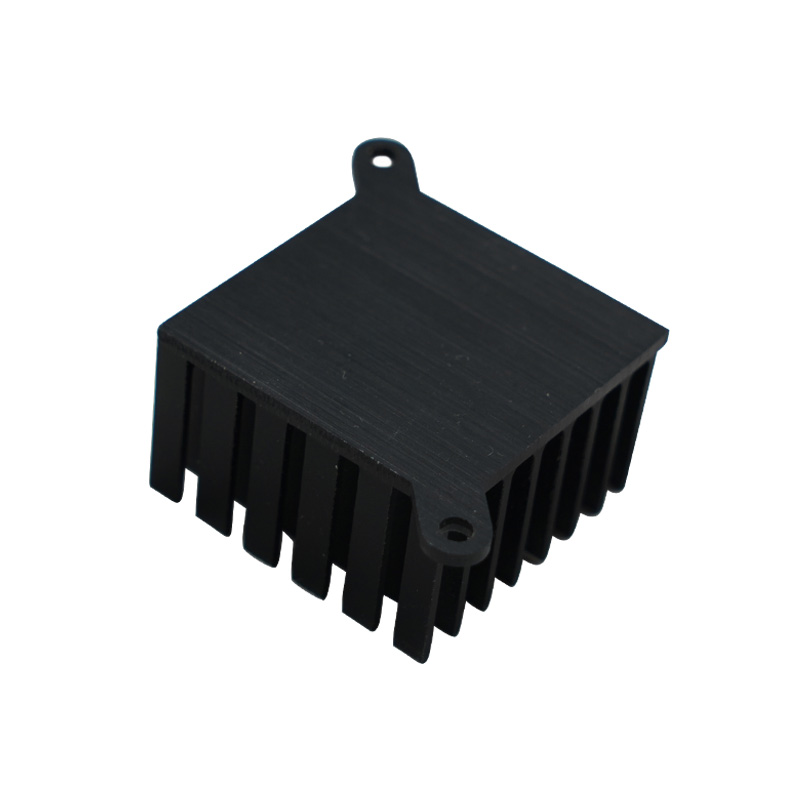

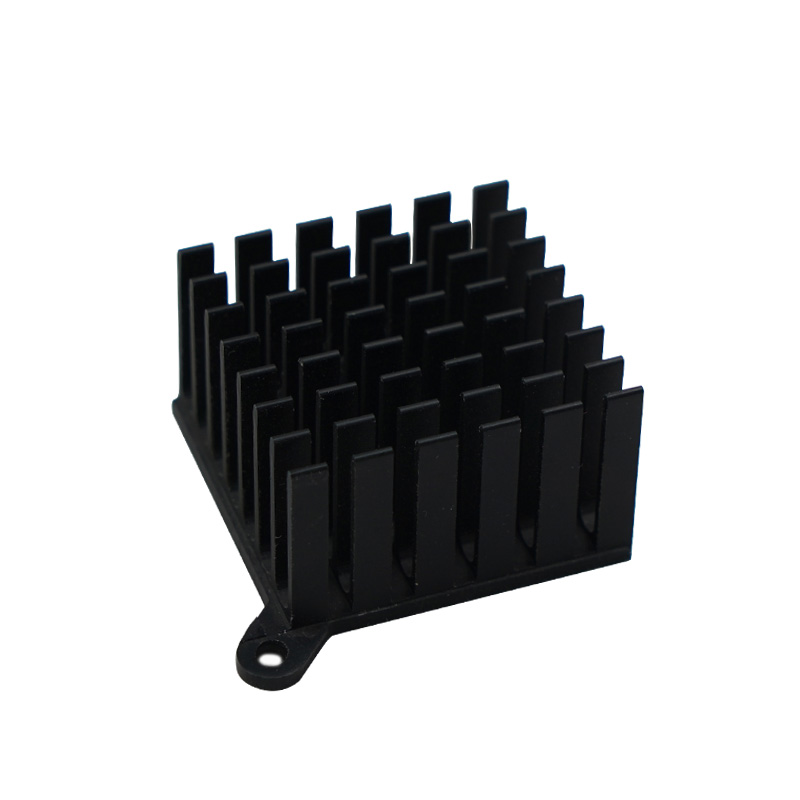

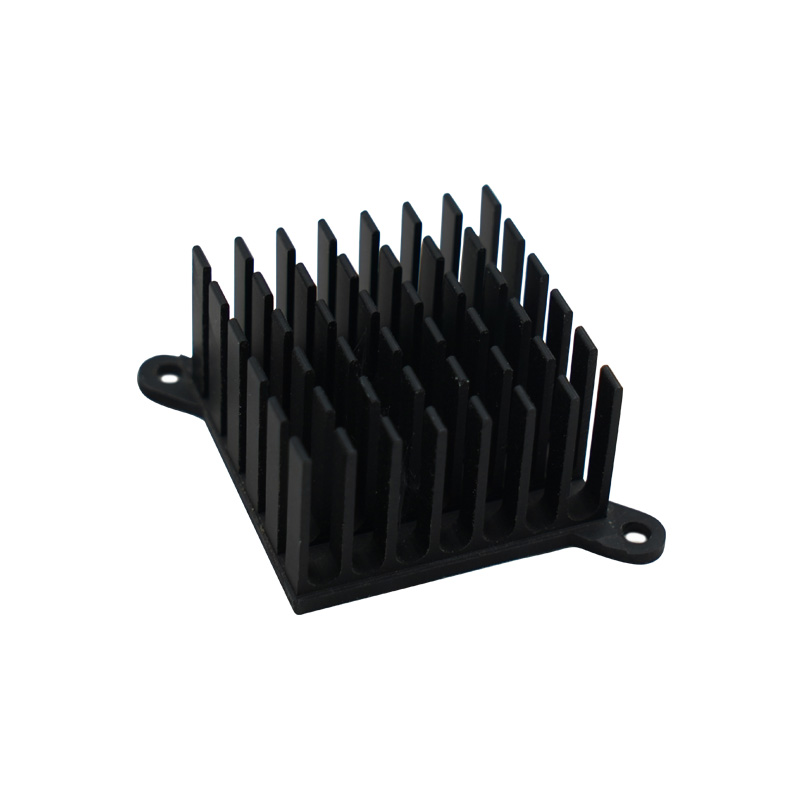

Disipadores de calor extruidos de aluminio activos o pasivos
Marca Customizable
El origen de los productos Shandong, China
El tiempo de entrega 15-45 días
La capacidad de oferta Producción anual 6.000 toneladas
Adecuado para componentes electrónicos.
Basado en el principio de disipación de calor del flujo de aire natural o no natural.
Disipadores de calor extruidos de aluminio activos o pasivos
La función vital del disipador de calor es disipar el calor de los componentes electrónicos.
Dependiendo de la aplicación del cliente, decida qué disipador de calor es el más adecuado: disipadores de calor pasivos o activos.
Características de diseño de disipadores de calor extruidos
Densidad de aletas: Las aletas de alta densidad pueden aumentar el área de disipación de calor de los disipadores de calor extruidos y prestar atención al equilibrio de la resistencia del flujo de aire.
Espesor del sustrato: asegúrese de que los disipadores de calor extruidos estén en contacto con el área de la fuente de calor (como CPU, dispositivo de alimentación) y reduzca la resistencia térmica.
Convección natural vs. refrigeración por aire forzado: La convección natural se basa en la separación de 5 a 10 mm entre las aletas y el efecto vertical de su colocación. La refrigeración por aire forzado puede diseñarse con aletas más densas y...disipadores de calor extruidos utiliza un ventilador para disipar el calor.
Disipadores de calor activos de aluminio
Parámetros de diseño típicos de los disipadores de calor activos de aluminio | ||
Parámetro | Valor/rango típico | Ilustrar |
| Altura de la aleta | 10-50 mm | Demasiado alto, aumente la presión del ventilador. |
| Espaciado de aletas | 1,5-3 mm (refrigeración por aire forzado) | La convección natural requiere ≥5 mm |
| Volumen de aire del ventilador | 0,5-5 CFM (tamaño pequeño) | Dispositivos de alto consumo de energía, más de 10 CFM |
| Resistencia térmica (general) | 0,5-3 °C/W | La resistencia térmica de contacto y el rendimiento del ventilador afectan el rendimiento general. |
1. Disipadores de calor activos de aluminio para mejorar la disipación del calor, utilice un ventilador o soplador.
2. Los disipadores de calor activos pueden proporcionar un enfriamiento eficiente bajo altas cargas de calor.
3. Los disipadores de calor activos de aluminio son adecuados para equipos electrónicos en espacios pequeños o equipos sensibles a la temperatura y tienen buenas capacidades de control de temperatura.
4. Alta potencia, ruido fuerte, alto rendimiento.
Disipadores de calor pasivos
Disipadores de calor pasivos Parámetros estructurales típicos | ||
| Parámetros | Rango recomendado | Base de diseño |
| Altura de la aleta | 10-100 mm | No demasiado alto para garantizar la resistencia estructural |
| Grosor de la aleta | 1-3 mm | No demasiado fino, ya que demasiado fino provocará una capacidad calorífica insuficiente. |
| Espesor del sustrato | 3-15 mm | Garantizar la capacidad de difusión térmica (fuente de calor a las aletas) |
| Tratamiento de superficies | Anodizado o arenado | Aumentar la emisividad a 0,8+ |
1. Los disipadores de calor pasivos no requieren mecanismos de enfriamiento activos en la estructura base y son adecuados para entornos silenciosos y sensibles al ruido.
2. Además, las principales ventajas de los disipadores de calor pasivos son la alta eficiencia y el ahorro de energía, sin consumo de energía adicional, sin necesidad de piezas móviles, mayor vida útil y mayor confiabilidad.
3. Para cargas de calor elevadas, los disipadores de calor pasivos pueden tardar más en enfriarse y no son adecuados para aplicaciones con demandas térmicas extremas.
